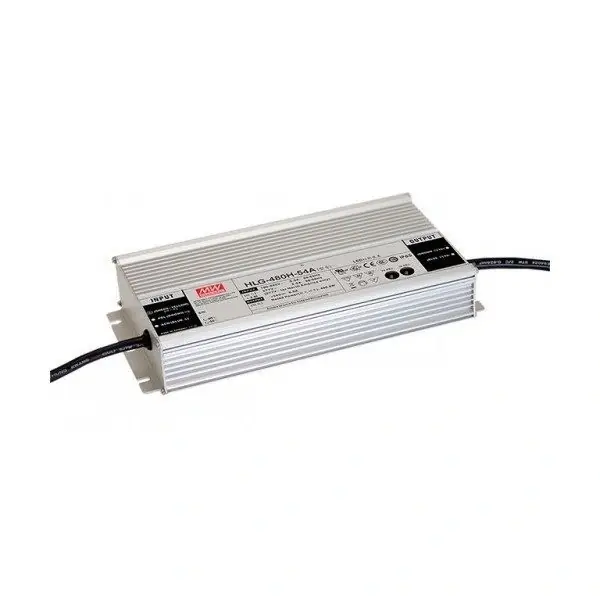

MEAN WELL HLG-480H-24 – profesjonalny zasilacz LED 480W 24V 20A IP67/IP65 – Zapasy na wyczerpaniu

MEAN WELL HLG-480H-24 – profesjonalny zasilacz LED 480W 24V 20A IP67/IP65

MEAN WELL HLG-480H-24 to profesjonalny, wysokowydajny zasilacz LED 480W 24V, zaprojektowany do wymagających instalacji oświetlenia LED, oświetlenia architektonicznego, automatyki budynkowej oraz przemysłowych systemów niskonapięciowych. Zapewnia stabilizowane napięcie wyjściowe 24V DC przy prądzie do 20A, oferując dużą moc potrzebną w rozbudowanych instalacjach LED, a jednocześnie łączy wysoką sprawność elektryczną, rozbudowane zabezpieczenia oraz trwałą, szczelną metalową obudowę.

HLG-480H-24 został zaprojektowany do instalacji, w których niezawodność ma kluczowe znaczenie. Oferuje szeroki zakres napięcia wejściowego 90–305V AC / 127–431V DC, wbudowaną funkcję aktywnego PFC, pasywne chłodzenie konwekcyjne oraz kompleksową ochronę przed zwarciem, przeciążeniem, przepięciem i nadmierną temperaturą.

W zależności od konkretnej wersji seria HLG-480H oferuje obudowę o stopniu ochrony IP67 lub IP65, dzięki czemu szczególnie dobrze sprawdza się w profesjonalnych instalacjach oświetleniowych wewnętrznych i zewnętrznych, gdzie standardowe zasilacze LED typu open-frame nie zapewniają odpowiedniej ochrony środowiskowej.

Dzięki mocy wyjściowej 480W, napięciu 24V DC i prądowi do 20A, MEAN WELL HLG-480H-24 jest doskonałym wyborem do taśm LED dużej mocy, oświetlenia architektonicznego, elewacji, reklamy świetlnej oraz innych profesjonalnych systemów stałonapięciowych 24V DC.

Najważniejsze zalety MEAN WELL HLG-480H-24

• wysoka moc znamionowa 480W
• stabilne wyjście stałonapięciowe 24V DC
• prąd wyjściowy do 20A
• solidna metalowa obudowa
• stopień ochrony IP67/IP65, zależnie od wersji
• szeroki zakres napięcia wejściowego: 90–305V AC / 127–431V DC
• wbudowana funkcja aktywnego PFC
• zabezpieczenia przed zwarciem, przeciążeniem, przepięciem i nadmierną temperaturą
• pasywne chłodzenie przez naturalną konwekcję powietrza
• szeroki zakres temperatury pracy od -40°C do +70°C
• regulacja napięcia i prądu wyjściowego dostępna w wersjach A
• funkcja ściemniania 3w1 dostępna w wersjach B
• ściemnianie 3w1 obsługuje 0–10V DC, PWM oraz sterowanie rezystancyjne
• przewody przyłączeniowe o długości 300 mm
• przeznaczony do profesjonalnych instalacji LED i przemysłowych
• 5 lat gwarancji

Mocny zasilacz LED 24V 20A do wymagających instalacji

MEAN WELL HLG-480H-24 zapewnia:

24V DC / do 20A / 480W

Tak wysoka moc sprawia, że urządzenie szczególnie dobrze nadaje się do instalacji, w których jeden scentralizowany zasilacz LED ma zasilać dużą liczbę kompatybilnych urządzeń oświetleniowych 24V DC.

W porównaniu z mniejszymi zasilaczami LED 60W, 100W, 150W lub 240W model HLG-480H-24 może ograniczyć liczbę oddzielnych zasilaczy wymaganych w większych instalacjach.

Może to być szczególnie korzystne w:

• długich instalacjach taśm LED,
• oświetleniu architektonicznym,
• komercyjnych projektach oświetleniowych,
• oświetleniu elewacji,
• oświetleniu krajobrazowym,
• reklamie świetlnej,
• dużych dekoracyjnych systemach oświetleniowych,
• profesjonalnych instalacjach LED 24V.

Dla instalatorów i projektantów oświetlenia zastosowanie jednego zasilacza o dużej mocy może uprościć dystrybucję zasilania, pod warunkiem prawidłowego obliczenia długości przewodów, spadków napięcia, zabezpieczeń poszczególnych obwodów oraz całkowitego obciążenia systemu.

Profesjonalny stałonapięciowy zasilacz LED 24V

HLG-480H-24 jest stałonapięciowym zasilaczem LED 24V DC, dzięki czemu nadaje się do kompatybilnych urządzeń LED przeznaczonych do pracy ze stabilizowanym napięciem 24V DC.

Typowe kompatybilne odbiorniki mogą obejmować:

• taśmy LED 24V
• taśmy COB LED 24V
• moduły LED
• liniowe oświetlenie architektoniczne
• profile LED z zamontowanymi taśmami
• moduły reklamowe i oznakowanie świetlne
• oświetlenie elewacji
• oświetlenie krajobrazowe
• kompatybilne urządzenia sterujące oświetleniem 24V DC

Podczas projektowania instalacji LED łączny pobór mocy podłączonych urządzeń musi pozostawać w granicach parametrów elektrycznych zasilacza, z uwzględnieniem odpowiedniej rezerwy projektowej.

Metalowa obudowa IP67/IP65 do wymagających warunków

Jedną z najważniejszych zalet serii MEAN WELL HLG jest szczelna metalowa obudowa.

W zależności od konkretnej wersji HLG-480H-24 obudowa oferuje stopień ochrony IP67 lub IP65, zapewniając znacznie wyższą ochronę środowiskową niż typowe otwarte lub wentylowane zasilacze LED przeznaczone wyłącznie do wnętrz.

Dzięki temu seria jest szczególnie atrakcyjna do zastosowań takich jak:

• zewnętrzne oświetlenie architektoniczne,
• iluminacja elewacji,
• ogrody i oświetlenie krajobrazowe,
• komercyjne oświetlenie zewnętrzne,
• instalacje techniczne narażone na pył,
• reklama i oznakowanie świetlne,
• środowiska przemysłowe,
• zabezpieczone zewnętrzne instalacje LED.

Dokładny stopień ochrony IP należy zawsze sprawdzić dla wybranego wariantu lub sufiksu modelu HLG-480H-24.

Szeroki zakres napięcia wejściowego 90–305V AC

HLG-480H-24 obsługuje szeroki zakres napięcia wejściowego AC:

90–305V AC

oraz zakres napięcia wejściowego DC:

127–431V DC

Tak szeroki zakres pracy zapewnia dużą elastyczność instalacyjną i sprawia, że zasilacz nadaje się do profesjonalnych projektów pracujących w różnych warunkach zasilania.

W projektach międzynarodowych i wymagających instalacjach technicznych szeroki zakres napięcia wejściowego może stanowić istotną przewagę nad zasilaczami zaprojektowanymi do znacznie węższego zakresu napięcia sieciowego.

Wbudowany aktywny PFC

HLG-480H-24 posiada aktywny układ korekcji współczynnika mocy, powszechnie określany jako aktywny PFC.

Aktywny PFC jest ważną funkcją w profesjonalnych zasilaczach LED dużej mocy, ponieważ poprawia charakterystykę elektryczną obciążenia widzianego przez sieć zasilającą.

Ma to szczególne znaczenie w większych instalacjach komercyjnych i architektonicznych, gdzie jednocześnie może pracować wiele zasilaczy LED dużej mocy.

Dla projektantów instalacji elektrycznych i profesjonalnych instalatorów aktywny PFC sprawia, że seria HLG znacznie lepiej nadaje się do projektowanych systemów oświetleniowych niż podstawowe, tanie zasilacze pozbawione korekcji współczynnika mocy.

Wysoka sprawność i mniejsze straty energii

Seria HLG-480H została zaprojektowana z myślą o wysokiej sprawności konwersji, która może sięgać około 95,5%, zależnie od wersji napięciowej i warunków pracy.

Dla przedstawionych tutaj danych modelu HLG-480H-24 sprawność określono na poziomie 94%.

To rozróżnienie jest istotne: maksymalnej sprawności podawanej dla całej serii HLG-480H nie należy automatycznie traktować jako dokładnej sprawności każdego wariantu napięciowego.

Przy mocy 480W wysoka sprawność zapewnia znaczące korzyści praktyczne:

• mniejsze straty energii elektrycznej,
• mniej ciepła generowanego przez zasilacz,
• lepsze warunki termiczne wokół instalacji,
• wyższą efektywność pracy ciągłej,
• niższe zużycie energii w porównaniu z mniej efektywnymi rozwiązaniami zasilającymi.

Ma to szczególne znaczenie w komercyjnych i architektonicznych systemach oświetleniowych, które mogą pracować przez wiele godzin każdego dnia.

Kompleksowe funkcje zabezpieczające

Profesjonalne instalacje LED wymagają nie tylko prawidłowego napięcia i mocy. Niezawodne zabezpieczenia mają kluczowe znaczenie, zwłaszcza gdy zasilacz pracuje w sposób ciągły lub zasila duże obciążenie oświetleniowe.

MEAN WELL HLG-480H-24 posiada zabezpieczenia przed:

• zwarciem
• przeciążeniem
• przepięciem
• nadmierną temperaturą

Funkcje te pomagają zasilaczowi reagować na nieprawidłowe warunki pracy i zwiększają niezawodność całej instalacji.

W większych systemach LED 24V należy nadal stosować odpowiedni projekt obwodów i zabezpieczenia zewnętrzne, szczególnie gdy wysokoprądowe wyjście 20A jest rozdzielane na kilka obwodów oświetleniowych.

Pasywne chłodzenie bez wentylatora

HLG-480H-24 wykorzystuje chłodzenie przez naturalną konwekcję powietrza i nie wymaga wbudowanego wentylatora.

Zapewnia to kilka praktycznych korzyści:

• cichą pracę,
• brak hałasu generowanego przez wentylator,
• brak ruchomych elementów układu chłodzenia,
• niższe wymagania konserwacyjne,
• mniejsze ryzyko mechanicznej awarii wentylatora,
• dobre dopasowanie do długoterminowych, profesjonalnych instalacji oświetleniowych.

Pasywne chłodzenie jest szczególnie cenne w instalacjach architektonicznych i mieszkaniowych, gdzie słyszalny hałas wentylatora byłby niepożądany.

Temperatura pracy od -40°C do +70°C

Zasilacz został zaprojektowany do pracy w szerokim zakresie temperatur:

-40°C do +70°C

Dzięki temu HLG-480H-24 może być stosowany w wymagających środowiskach profesjonalnych oraz instalacjach narażonych na zmienne temperatury otoczenia.

Rzeczywistą dostępną moc wyjściową należy zawsze oceniać zgodnie z krzywymi deratingu temperaturowego oraz warunkami instalacji określonymi przez producenta. Deklarowany zakres temperatury pracy nie oznacza automatycznie, że pełna moc 480W jest dostępna w każdych warunkach w całym zakresie temperatur.

Wersja A – regulacja napięcia i prądu wyjściowego

W wersji HLG-480H-24A parametry wyjściowe mogą być regulowane przy użyciu wbudowanych potencjometrów.

W zależności od dokładnej specyfikacji modelu instalator może precyzyjnie regulować:

• napięcie wyjściowe,
• prąd wyjściowy.

Funkcja ta może być przydatna w profesjonalnych instalacjach, w których uruchomienie systemu wymaga dokładniejszej kontroli parametrów elektrycznych.

Możliwość regulacji dotyczy właściwej wersji A i nie powinna być automatycznie przypisywana wszystkim wariantom HLG-480H-24.

Wersja B – ściemnianie 3w1

Wybrane wersje HLG-480H-24B oferują funkcję ściemniania 3w1 MEAN WELL.

Wejściem ściemniania można sterować za pomocą:

• 0–10V DC
• sygnału PWM
• rezystancji

Daje to projektantom oświetlenia i integratorom systemów większą elastyczność podczas integracji zasilacza z kompatybilnymi instalacjami sterowania oświetleniem.

Wejście ściemniania 3w1 jest funkcją sterującą właściwego wariantu B. Nie należy mylić go z natywną obsługą cyfrowych protokołów oświetleniowych takich jak DALI, KNX czy Casambi.

Jeżeli wymagana jest integracja z cyfrowym systemem sterowania budynkiem, nadal może być konieczne zastosowanie kompatybilnego zewnętrznego sterownika lub interfejsu.

Idealny do profesjonalnych instalacji taśm LED

Przy mocy wyjściowej 480W i napięciu 24V DC, HLG-480H-24 może zasilać duże obciążenia LED z jednego źródła zasilania.

Szczególnie dobrze sprawdza się w profesjonalnych instalacjach wykorzystujących:

• klasyczne taśmy LED 24V,
• taśmy LED dużej mocy,
• taśmy COB LED,
• długie architektoniczne linie światła,
• aluminiowe profile LED,
• dekoracyjne oświetlenie liniowe.

W dużych instalacjach wyjścia 20A nie należy prowadzić przez jeden długi przewód lub jedną ciągłą linię taśmy LED. Podczas projektowania należy uwzględnić właściwy podział obwodów, dobór przekrojów przewodów, obliczenia spadków napięcia oraz indywidualne zabezpieczenia.

Oświetlenie architektoniczne i elewacyjne

Szczelna metalowa obudowa oraz wysoka moc wyjściowa sprawiają, że HLG-480H-24 szczególnie dobrze nadaje się do wymagających projektów oświetlenia architektonicznego.

Typowe zastosowania obejmują:

• iluminację elewacji,
• zewnętrzne oświetlenie liniowe,
• architektoniczne profile LED,
• podkreślanie konturów budynków,
• dekoracyjne konstrukcje zewnętrzne,
• podświetlenie detali architektonicznych,
• elementy krajobrazu.

Jeżeli wybrana wersja zapewnia wymagany stopień ochrony środowiskowej, seria HLG może stanowić solidną platformę zasilającą dla profesjonalnie zaprojektowanych zewnętrznych systemów oświetleniowych.

Oświetlenie krajobrazowe i zewnętrzne

W przypadku kompatybilnego oświetlenia zewnętrznego 24V DC HLG-480H-24 zapewnia połączenie wysokiej mocy, solidnej konstrukcji i ochrony środowiskowej wymaganej w profesjonalnych instalacjach.

Możliwe zastosowania obejmują:

• oświetlenie ogrodowe,
• iluminację krajobrazu,
• oświetlenie pergoli i tarasów,
• zewnętrzne taśmy LED,
• dekoracyjne konstrukcje zewnętrzne,
• architektoniczne elementy krajobrazu.

Stopień ochrony IP samego zasilacza nie eliminuje konieczności prawidłowego wykonania całej instalacji. Połączenia, puszki, przewody i pozostałe komponenty systemu muszą również posiadać odpowiednią ochronę dla warunków środowiskowych.

Oświetlenie komercyjne i sklepowe

HLG-480H-24 może być również stosowany w obiektach komercyjnych, gdzie duże obciążenia oświetleniowe 24V DC muszą niezawodnie pracować przez długi czas.

Zastosowania mogą obejmować:

• ekspozycje sklepowe,
• podświetlane półki,
• komercyjne linie LED,
• oświetlenie hoteli i obiektów hospitality,
• restauracje i hotele,
• instalacje wystawiennicze,
• oświetlenie showroomów,
• dekoracyjne oświetlenie architektoniczne.

Wysoka sprawność i pasywne chłodzenie są szczególnie korzystne w instalacjach pracujących przez wiele godzin każdego dnia.

Reklama i oznakowanie świetlne

Połączenie mocy wyjściowej 480W, pracy przy napięciu 24V DC oraz solidnej konstrukcji sprawia, że HLG-480H-24 nadaje się do kompatybilnych systemów reklamy i oznakowania świetlnego.

Może zasilać odpowiednie:

• moduły LED do reklamy,
• litery przestrzenne,
• podświetlane konstrukcje reklamowe,
• kasetony świetlne,
• architektoniczne elementy identyfikacji wizualnej.

Podłączone urządzenia muszą być kompatybilne ze stabilizowanym zasilaniem stałonapięciowym 24V DC.

Integracja z systemami sterowania oświetleniem i Smart Building

HLG-480H-24 może stanowić warstwę zasilającą profesjonalnej instalacji sterowania oświetleniem.

Przykładowo, kompatybilne zewnętrzne sterowniki mogą zarządzać podłączonymi odbiornikami LED 24V, natomiast zasilacz HLG zapewnia wymagane napięcie DC.

W zależności od architektury instalacji umożliwia to zastosowanie zasilacza w projektach obejmujących:

• systemy Smart Home,
• automatykę budynkową,
• profesjonalne sterowanie oświetleniem,
• środowiska BMS,
• instalacje LED sterowane przez DALI za pomocą kompatybilnych zewnętrznych interfejsów,
• systemy KNX z kompatybilnymi sterownikami,
• instalacje Casambi z odpowiednim wyposażeniem sterującym.

Samego HLG-480H-24 nie należy określać jako zasilacza DALI, KNX lub Casambi, chyba że konkretna wersja wyraźnie oferuje taką funkcjonalność. Jego podstawowym zadaniem jest zapewnienie niezawodnego zasilania 24V DC.

Dane techniczne – MEAN WELL HLG-480H-24

Parametr	MEAN WELL HLG-480H-24
Typ produktu	Profesjonalny zasilacz LED
Model	HLG-480H-24
Moc znamionowa	480W
Napięcie wyjściowe	24V DC
Prąd wyjściowy	0–20A
Tolerancja wyjścia	±1%
Tętnienia / zakłócenia	200mV
Napięcie wejściowe AC	90–305V AC
Napięcie wejściowe DC	127–431V DC
Sprawność	94% dla podanej wersji 24V
Sprawność serii HLG-480H	Do ok. 95,5%, zależnie od wersji
Korekcja współczynnika mocy	Aktywny PFC
Stopień ochrony	IP67 / IP65 zależnie od wersji
Chłodzenie	Naturalna konwekcja powietrza
Temperatura pracy	-40°C do +70°C
Zabezpieczenia	Zwarcie, przeciążenie, przepięcie, nadmierna temperatura
Regulacja wyjścia	Dostępna w wersji A
Ściemnianie	3w1 dostępne w wersji B
Metody ściemniania	0–10V DC, PWM, rezystancja
Długość przewodów	300 mm
Wymiary	262 × 125 × 43,8 mm
Gwarancja	5 lat
EAN13	4711287451350

Dlaczego warto wybrać MEAN WELL HLG-480H-24?

MEAN WELL HLG-480H-24 480W 24V 20A został zaprojektowany do projektów, w których podstawowy, ekonomiczny zasilacz LED nie jest wystarczającym rozwiązaniem.

Połączenie:

• mocy wyjściowej 480W
• stałonapięciowego wyjścia 24V DC
• maksymalnego prądu wyjściowego 20A
• solidnej metalowej obudowy
• ochrony IP67/IP65 zależnie od wersji
• aktywnego PFC
• wysokiej sprawności
• kompleksowych funkcji zabezpieczających
• pasywnego chłodzenia
• szerokiego zakresu napięcia wejściowego
• szerokiego zakresu temperatury pracy
• opcjonalnej regulacji parametrów wyjściowych lub ściemniania 3w1
• 5-letniej gwarancji

sprawia, że urządzenie szczególnie dobrze nadaje się do profesjonalnych instalacji LED, oświetlenia architektonicznego, komercyjnego, zewnętrznego i przemysłowego.

Dla projektantów oświetlenia oferuje moc wymaganą w dużych systemach. Dla instalatorów szczelna konstrukcja i wbudowane zabezpieczenia ułatwiają integrację w wymagających projektach. Dla operatorów systemów wysoka sprawność, chłodzenie pasywne i długa gwarancja sprzyjają niezawodnej, długoterminowej eksploatacji.

Najczęściej zadawane pytania

Jakie parametry wyjściowe ma MEAN WELL HLG-480H-24?

HLG-480H-24 zapewnia stabilizowane napięcie 24V DC przy prądzie do 20A, co daje maksymalną moc znamionową 480W.

Czy HLG-480H-24 jest zasilaczem stałonapięciowym LED?

Tak. HLG-480H-24 jest stałonapięciowym zasilaczem 24V DC przeznaczonym do kompatybilnych urządzeń LED i innych odbiorników niskonapięciowych.

Czy HLG-480H-24 może zasilać taśmy LED?

Tak. Może zasilać kompatybilne taśmy LED 24V DC, taśmy COB i inne stałonapięciowe urządzenia LED, pod warunkiem że całkowite obciążenie i projekt instalacji pozostają zgodne z jego parametrami elektrycznymi.

Czy MEAN WELL HLG-480H-24 jest wodoodporny?

Rodzina HLG-480H jest dostępna ze stopniem ochrony IP67/IP65, zależnie od konkretnej wersji. Przed montażem w miejscu wymagającym określonego stopnia IP należy więc sprawdzić dokładny sufiks i specyfikację obudowy.

Czy HLG-480H-24 można montować na zewnątrz?

Odpowiednio sklasyfikowana wersja HLG-480H-24 może być stosowana w profesjonalnych instalacjach zewnętrznych, pod warunkiem że cała instalacja, w tym połączenia, przewody i puszki, jest odpowiednio zaprojektowana do warunków środowiskowych.

Czy HLG-480H-24 posiada PFC?

Tak. Zasilacz posiada aktywną korekcję współczynnika mocy PFC.

Jakie zabezpieczenia posiada HLG-480H-24?

Zasilacz posiada zabezpieczenia przed zwarciem, przeciążeniem, przepięciem i nadmierną temperaturą.

Czy HLG-480H-24 wymaga wentylatora?

Nie. Zasilacz wykorzystuje pasywne chłodzenie przez naturalną konwekcję powietrza, dzięki czemu nie wymaga wbudowanego wentylatora.

Czy można regulować napięcie wyjściowe?

Regulacja parametrów wyjściowych jest dostępna w odpowiedniej wersji A modelu HLG-480H-24. Dokładny zakres regulacji należy sprawdzić dla wybranego sufiksu modelu.

Czy HLG-480H-24 można ściemniać?

Odpowiednia wersja B obsługuje ściemnianie 3w1 za pomocą sygnału 0–10V DC, PWM lub rezystancji. Dostępność funkcji ściemniania zależy od dokładnej wersji modelu.

Czy HLG-480H-24 jest kompatybilny z DALI?

Standardowy HLG-480H-24 nie powinien być traktowany jako natywny zasilacz lub sterownik DALI. Jeżeli wymagane jest sterowanie DALI, należy zastosować kompatybilne zewnętrzne urządzenie sterujące lub odpowiednią dedykowaną wersję drivera.

Czy nadaje się do Smart Home i automatyki budynkowej?

Tak. Może zasilać kompatybilne obciążenia oświetleniowe 24V DC stosowane w projektach Smart Home i automatyki budynkowej. Właściwa komunikacja i funkcje sterowania realizowane są przez oddzielne kompatybilne sterowniki lub elementy systemu.

Jaki jest zakres temperatury pracy?

Deklarowany zakres temperatury pracy wynosi od -40°C do +70°C, z uwzględnieniem obowiązujących warunków montażu i charakterystyki obniżania mocy przy wzroście temperatury określonych przez producenta.

Jakie są wymiary HLG-480H-24?

Wymiary urządzenia wynoszą około 262 × 125 × 43,8 mm.

Jaki jest okres gwarancji?

MEAN WELL HLG-480H-24 objęty jest 5-letnią gwarancją.

Marka：MEANWELL
Symbol：HLG-480H-24
Długość przewodów：300mm
Gwarancja [pol]：5 lat
Moc [pol]：480W
Napięcie [V]：24V
Stopień szczelności IP：IP67
Tolerancja：+/-1%
Typ zasilacza：LED
Wydajność：94%
Wyjście：24V,0-20A
Wymiary [pol] (1)：262x125x43.8mm
Zakłócenia：200mV
