Przeznaczenie

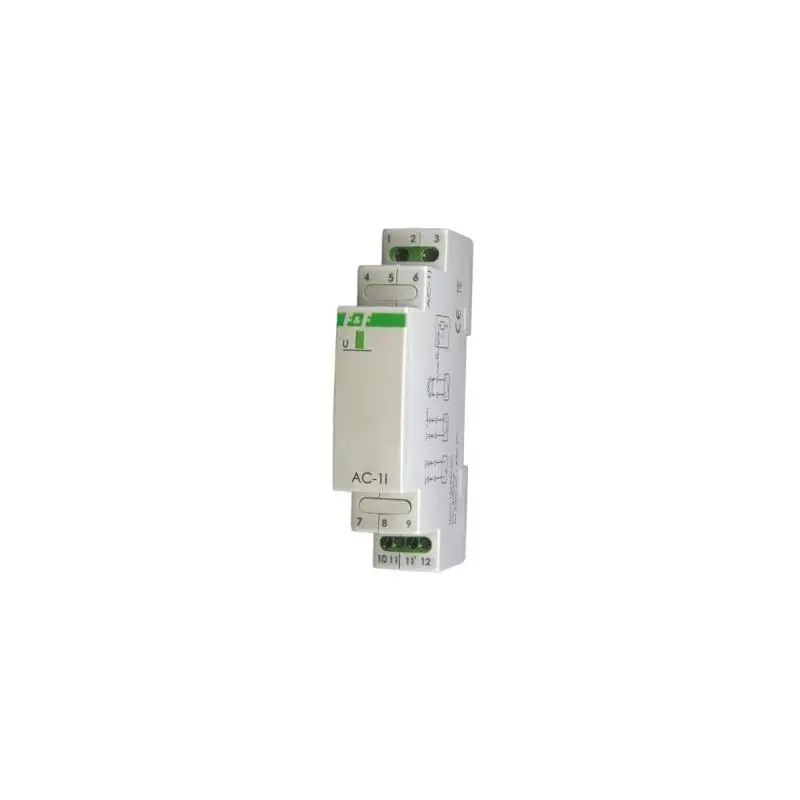

Moduł AC-1I przeznaczony jest do pomiaru natężenia prądu zmiennego lub stałego i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.
Działanie
- Przetwornik dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejście pomiarowe Iin. Wartość mierzona prądu jest proporcjonalnie przekształcana do wyjściowego sygnału prądu stałego Iout w zakresu 4÷20 mA.
- Przetwornik dokonuje pomiaru wartości skutecznej natężenia prądu TrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.
- Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300m.
Dane techniczne
- napięcie zasilania 9÷30V DC
- zakres pomiarów TrueRMS
- AC-1I 15A: prąd
- napięcie 0÷14,14A AC / 0÷20A DC
- <285V AC / <400V DC
- maksymalny błąd pomiarowy ±0,2A
- maks. prąd obciążenia wej. Iin
- AC-1I 15A
- 18A AC / 24A DC
- dopuszczalne przeciążenie 100A/100msek
- prąd wyjściowy 4÷20mA
- dł. przewodu wyj. sygnałowego 300m
- napięcie przebicia WE->WY 2,1kV
- błąd przetwarzania ±0,5%
- pobór mocy 0,8W
- temperatura pracy -20°С÷+50°С
- przyłącze zaciski śrubowe 2,5mm²
- wymiary 1 moduł (18mm)
- montaż na szynie TH-35
- stopień ochrony IP20
| Montaż | szyna DIN |
| Prąd | 15A |
