Przeznaczenie

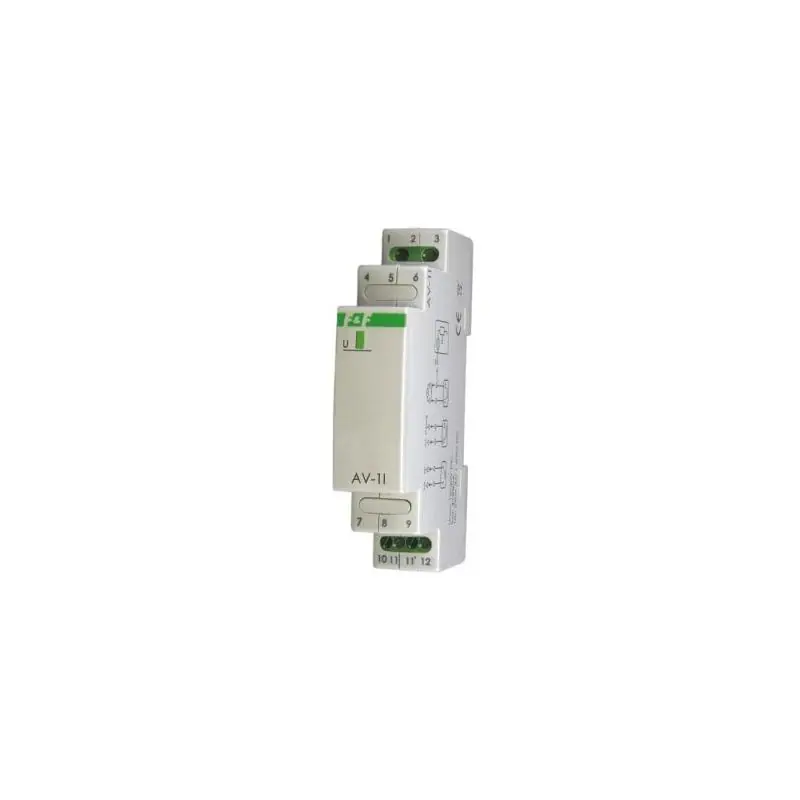

Moduł AV-1I przeznaczony jest do pomiaru napięcia i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA..
Działanie
- Przetwornik Przetwornik dokonuje ciągłego pomiaru wartości wejściowego napięcia (prądu przemiennego lub obwodu napięciowego prądu stałego). Wartość mierzona napiecia jest proporcjonalnie przekształcana do wyjściowego sygnału prądu stałego Iout w zakresu 4÷20 mA, który jest odpowiednikiem zakresów pomiarowych 0÷282,8VAC lub 0÷400VDC.
- Przetwornik dokonuje pomiaru wartości skutecznej napieciaTrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.
- Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300m.
Dane techniczne
- napięcie zasilania 9÷30V DC
- zakres pomiarów TrueRMS
- napięcie AC 0÷282,8V
- napięcie DC 0÷400V
- maksymalny błąd pomiarowy ±0,5V
- maks. napięcie chwilowe 320V AC / 450V DC
- napięcie przebicia WE->WY 3kV
- prąd wyjściowy 4÷20mA
- dł. przewodu wyj. sygnałowego 300m
- pobór mocy 0,8W
- temperatura pracy -20°С÷50°С
- przyłącze zaciski śrubowe 2,5mm²
- wymiary 1 moduł (18mm)
- montaż na szynie TH-35
- stopień ochrony IP20
| Montaż | szyna DIN |
