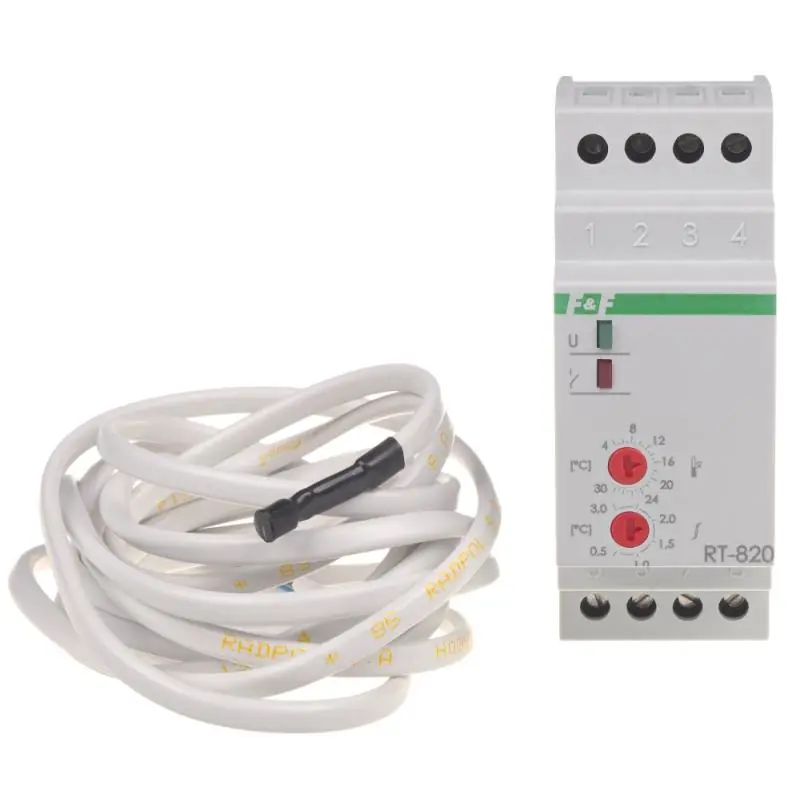

RT-820 zakres temperatury 4÷30°C
Przeznaczenie
Regulatory temperatury służą do sterowania urządzeniami grzewczymi lub wentylacyjnymi w celu utrzymania stałej temperatury otoczenia.
Działanie
Do czasu uzyskania żądanej temperatury otoczenia styk przekaźnika znajduje się w pozycji 2-1 i urządzenie grzewcze jest załączone. Osiągnięcie zadanej temperatury powoduje przełączenie styku w pozycję 2-8 i wyłączenie urządzenia grzewczego, ewentualnie załączenie urządzenia wentylacyjnego. Spadek temperatury o wartość histerezy ponownie załączy urządzenie grzewcze (zwarte styki 2-1) aż do momentu osiągnięcia zadanej temperatury.
Dane techniczne
- zasilanie 230V AC
- prąd obciążenia <16A
- styk separowany 1P
- zakres regulacji temperatury
- RT-820 4÷30°C
- histereza – regulowana 0,5÷3°C
- dokładność nastawy 1°C
- dokładność pomiaru ±1°C
- sygnalizacja zasilania LED zielona
- sygnalizacja stanu pracy LED czerwona
- pobór mocy 1,1W
- temperatura pracy -25÷50°C
- przyłącze zaciski śrubowe 2,5mm²
- wymiary 2 moduły (35mm)
- montaż na szynie 35mm
Sonda RT
- czujnik temperatury KTY 81-210
- zakres pomiarowy -50÷130°C
- temperatura pracy -50÷65°C
- wymiary czujnika Ø5; h=20mm
- izolacja czujnika koszulka termokurczliwa
- przewód OMY 2×0,34mm²; l=2,5m
- w komplecie z: RT-820
| Napięcie | 230V |
| Montaż | szyna DIN |
