Zastosowanie
Kanałowe wentylatory odśrodkowe serii VKP/VKPI są wykorzystywane w nawiewno-wywiewnej wentylacji pojedynczych pomieszczeń, budynków indywidualnych, zbiorowego zamieszkania i użyteczności publicznej. Do wentylacji z podwyższonymi wymaganiami dotyczącymi poziomu hałasu proponowane są warianty w izolowanej obudowie. Wentylatory przeznaczone są do łączenia się z prostokątnymi przewodami wentylacyjnymi o przekroju nominalnym: 400×200, 500×250, 500×300, 600×300, 600×350 mm.
Konstrukcja

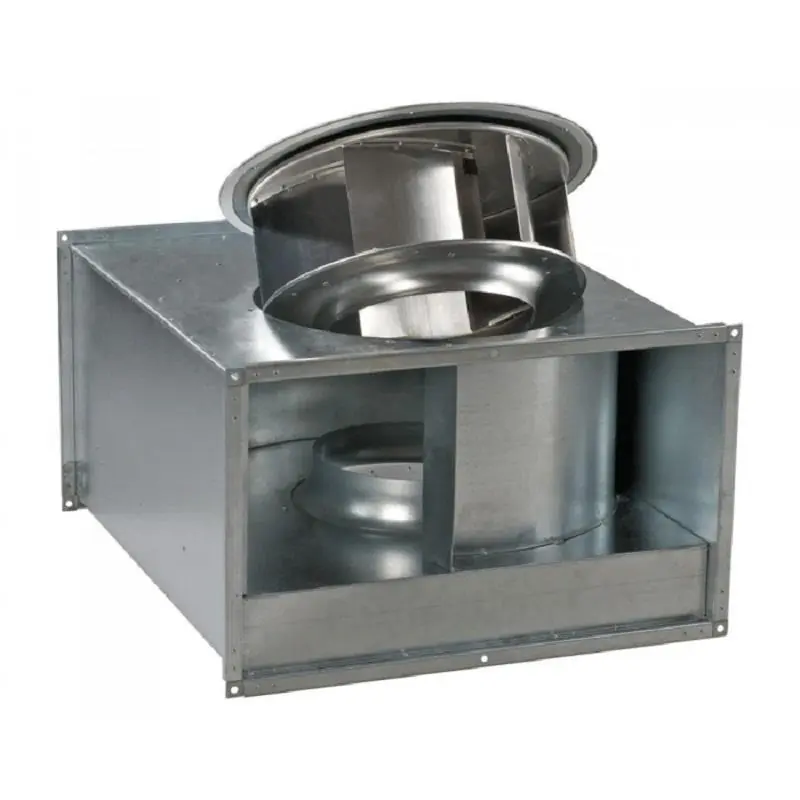

Obudowa wentylatora jest wykonana z ocynkowanej stali. Modele VKPI posiadają dodatkowo izolację akustyczną i termiczną z wełny mineralnej o grubości 50 mm.
Silnik
W wentylatorach są wykorzystywane cztero- i sześciobiegunowe asynchroniczne silniki z zewnętrznym wirnikiem o łopatkach zagiętych do tyłu. Silniki mają wbudowane zabezpieczenie zapobiegające jego przegrzaniu wraz z automatycznym restartem. W celu osiągnięcia dłuższego okresu eksploatacji stosuje się łożyska kulkowe. Dla uzyskania odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie co zapewnia m.in. niski poziom szumu towarzyszy pracy wentylatora. Klasabezpieczeństwa: IP X4.
Regulacja prędkości
Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prądnie będą przewyższać nominalnych parametrów regulatora.
Montaż
Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przyłączenie elektrycznei instalacja powinny być wykonane zgodnie z instrukcjąi elektrycznym schematem znajdującym się w DTR. W celu wyeliminowania drgań, wentylatory powinny być połączone z systemem wentylacyjnym za pośrednictwem łączników elastycznych. W wentylatorze serii VKPI jest przewidziana uchylna pokrywkaw obudowie umożliwiająca kontrolę.
Dane techniczne
Wymiary przyłączenia: szer. 400mm, wys. 200mm
Napięcie (V): 230
Moc (W): 138
Pobór prądu (A): 0,60
Wydajność (m3/h): 930
Obroty (min-1): 2600
Poziom hałasu [dB(A)/3 m]: 59
Maksymalna temperatura pracy (oC): -25+45
Klasa bezpieczeństwa: IP X4
