PRZEZNACZENIE
• Do metalowych i drewnianych ścianek konstrukcyjnych
• Do ścianek systemowych Geberit Duofix
• Do montażu w ściankach instalacyjnych o częściowej
wysokości lub wysokości pomieszczenia
• Do montażu w ściankach działowych na wysokość
pomieszczenia
• Do wysokości warstw podłogi 0–25 cm
• Do misek wiszących
• Do ukrytego przyłącza elektrycznego za miską ustępową
• Nie nadaje się do zestawów przeciwpożarowych dla elementu
montażowego Geberit Duofix do wiszących misek WC lub
zamknięć przeciwpożarowych do kolan spłukujących i kolan
przyłączeniowych

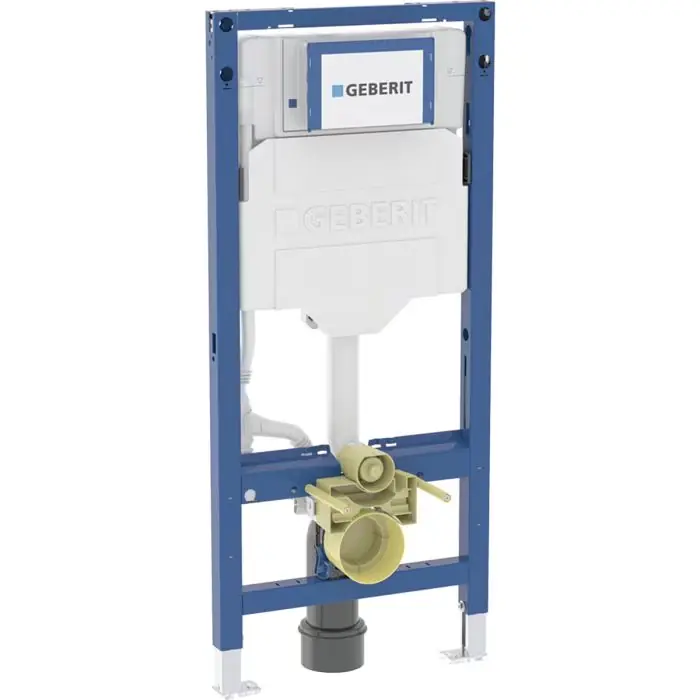

CHARAKTERYSTYKA
• Seria 2025
• Statyczna rama samonośna, zabezpieczona przed korozją
powłoką malowaną proszkowo
• Rama do wiszących misek WC o wymiarach przyłączeniowych
zgodnych z normą EN 33 i wysunięciu do 70 cm
• Z wysuwaną blachą do bocznego mocowania nad elementem
na profilach metalowych lub drewnianych bądź na elementach
konstrukcyjnych Geberit Duofix
• Alternatywna pozycja mocowania wspornika dystansowego
• Obrotowe stopy, odpowiednie do montażu w profilach U UW 50
i UW 75
• Stopy można zamontować w szynie systemowej Geberit Duofix
bez użycia narzędzi, bez dodatkowych komponentów
• Ocynkowane nogi montażowe, zabezpieczone przed korozją,
antypoślizgowe
• Kolano przyłączeniowe z możliwością montażu na różnych
głębokościach bez użycia narzędzi, zakres regulacji 45 mm
• Spłuczka podtynkowa Geberit Sigma 12 cm, z izolacją
przeciwroszeniową
• Do uruchamiania z przodu, nadaje się do spłukiwania
jednoilościowego, dwudzielnego i spłukiwania z funkcją „stop”
• W przypadku ustawień fabrycznych ponowne spłukiwanie
możliwe natychmiast
• Prace montażowe i serwisowe przy spłuczce podtynkowej bez
użycia narzędzi
• Przyłącze wody z tyłu lub na górze na środku
• Obudowa ochronna otworu rewizyjnego z możliwością
skrócenia, chroni przed wilgocią i zabrudzeniami
• Z peszlem ochronnym do dopływu dla toalet myjących Geberit
AquaClean i do przewodu przyłączeniowego
• Przygotowany do instalacji zasilacza 12 V za miską ustępową
DANE TECHNICZNE
Ciśnienie 10–1000 kPa
Maks. temperatura wody 25 °C
Ustawienia fabryczne ilości
wody spłukującej
6 / 3 l
Zakres regulacji spłukiwania
dużą ilością wody
4 / 4.5 / 6 / 7.5 l
Zakres regulacji spłukiwania
małą ilością wody
2–4 l
Przepływ przy 3 bar 0.16 l/s
Minimalne ciśnienie przepływu 10 kPa
Przepływ obliczeniowy 0.09 l/s
Materiał Stal
ZAKRES DOSTAWY
• Przyłącze wody R 1/2″, typu MasterFix i MeplaFix, ze
zintegrowanym zaworem kątowym i pokrętłem
• Obudowa ochronna otworu rewizyjnego
• Zestaw przyłączeniowy do WC, ø 90 mm
• Kolano przyłączeniowe 90° z PE-HD, ø 90 mm
• Kielich przejściowy z PE-HD, ø 90 / 110 mm
• Skrzynka Power & Connect Box
• Peszel ochronny o długości 0,32 m, do podłączania Geberit
AquaClean
• Obudowa ochronna do Power & Connect Box
• Materiały mocujące i ochronne
ZAMAWIANE ODDZIELNIE
• Zasilacz Geberit do skrzynki Power & Connect Box 116.096.00.1
AKCESORIA
• Zestaw wsporników dystansowych Geberit Duofix do montażu
pojedynczego
• Zestaw wsporników dystansowych Geberit Duofix do montażu
pojedynczego lub systemowego
• Zestaw wsporników dystansowych Geberit Duofix do montażu
pojedynczego, montaż narożny
• Zestaw przedłużek wsporników dystansowych Geberit Duofix
• Elementy mocujące Geberit Duofix, odstęp 50–57,5 cm
• Trawers nasadzany Geberit Duofix, do mocowania do montażu
bocznego
• Wspornik dystansowy Geberit Duofix z regulowanym
mocowaniem do ściany
• Zestaw Geberit Duofix do mocowania nóżek do ściany tylnej
• Zestaw wsporników Geberit do misek ustępowych o małej
powierzchni przylegania
• Zestaw Geberit do izolacji akustycznej do wiszącej miski WC
• Zestaw przedłużek nóg montażowych Geberit Duofix, długość
20 cm
• Pojemnik na wkład Geberit DuoFresh, do spłuczki podtynkowej
Sigma 12 cm
• Moduł Geberit DuoFresh z ręcznym uruchamianiem i
pojemnikiem na wkład Geberit DuoFresh, do spłuczki
podtynkowej Sigma 12 cm
• Moduł Geberit DuoFresh z automatycznym uruchamianiem i
pojemnikiem na wkład Geberit DuoFresh, do spłuczki
podtynkowej Sigma 12 cm
| Seria: | GEBERIT – STELAŻE PODTYNKOWE WC SIGMA |
|---|---|
| Producent: | Geberit |
| Numer katalogowy: | 111.900.00.6 |
| EAN: | 4064746031335 |
| Przycisk: | Brak |
| Przeznaczenie: | WC |
| Rodzaj montażu: | Standardowy |
| Do zabudowy: | Lekka (karton gips) |
| Głębokość montażu: | Powyżej 9cm |
| Wysokość: | 99 cm |
